高压反应釜Kartago

高压反应釜Kartago, 间歇式高压反应釜kartago

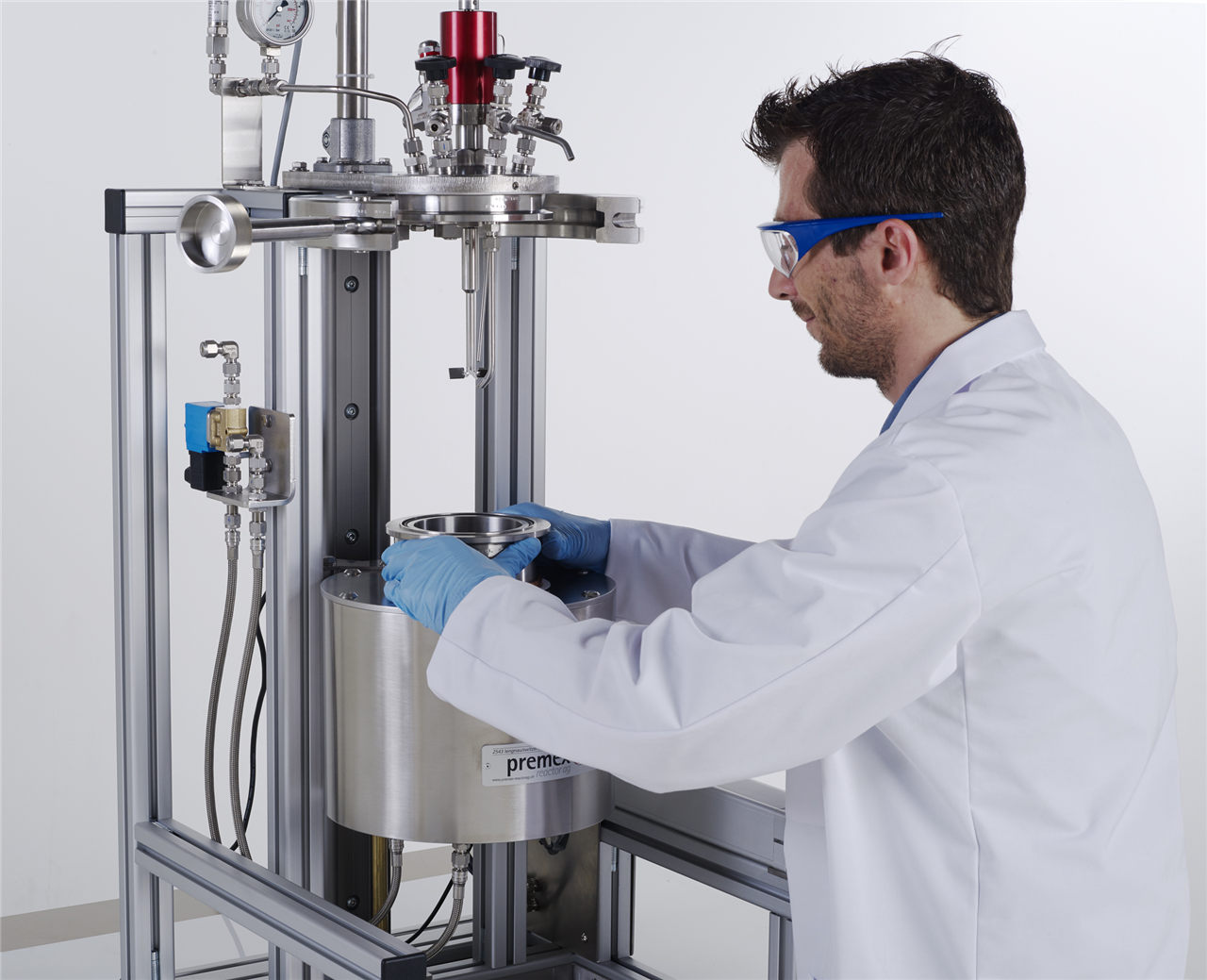

釜体通过一个液缸实现连续、平稳的升降。所有管件均固定在釜盖上，反应釜工作压力为 200 bar，工作温度为200°C.

高压反应釜Kartago样机技术参数

• 额定容积： 380 ml

• 工作压力： 200 bar

• 工作温度： 200°C

• 釜体釜盖材质： WNo. 1.4435, 配件材质： WNo. AISI 316L

• 快卸装置: 颌闭合

• 磁力搅拌头macline, 通过一个活动耦合器连接到实验室驱动

• 实验室驱动来自Heidolph（海道夫）, 设计扭矩 1 Nm (也可选用IKA模型).

• 设计转速200-2,000 rpm， 显示屏数据读数。

• 磁力耦合器扭矩： 60 Ncm

• 带温度感应器 2x Pt100的浸液管

• 弹簧压力安全阀： 200 bar

• 供气阀

• 用于抽样或泄料探底管阀

• 添料阀

• 压力表： 0-250 bar

• 电热器 (或加热油双层夹套)

• ?kartago高压反应釜尺寸 (W x TXH)  510 x 500 x 1223 mm

?kartago高压反应釜氢化反应中的应用
间歇反应釜kartago 在实际操作中增加了一个 100 ml的添料釜 (含有搅拌器) 用于添加催化剂。. 添料釜的工作参数: 100 ml, 90 bar, WNo. 1.4435. kartago的工作参数： 额定容积 1000 ml, 工作压力90 bar, 工作温度150°C, 材质WNo. 2.4602 ，合金组件等。
Kartago反应釜使用经验证的颌闭合釜盖与清洁高效的电加热器。

釜体可从加热/冷却装置上移开。

高压反应釜Kartago 1000ml实际报价参数：

额定容积：1000毫升

设计压力150bar

工作压力120bar

设计温度240 °C

工作温度240 °C

主要部件材质： 哈氏合金-22/1.4435

(釜、盖、搅拌器、取样管与磁偶合器为哈氏合金-22; 其它为不锈钢)

卡箍盖

垫圈为O环全氟橡胶

磁搅拌传动扭矩60Ncm, 哈氏-22

电机:120W 230/420V

转速 200-1500rpm

转速可以直接在变频器上调整

滑动轴承

气动搅拌器带挡板, br型, 哈氏-22

叶轮搅拌器, sr型, 哈氏-22

N1  不锈钢whitey阀门，用于带过滤器取样管取样

N2 不锈钢whitey阀门，用于泄压

N3 不锈钢whitey阀门，用于清空反应釜; 导管为哈氏合金-22, 深入釜底; 过滤器为5µm

N4 备用钻孔

N5 热电偶导管，用于连接恒温器导线

N6 不锈钢爆破片夹持器与150巴爆破片

N7  压力表与压力变换器

N8 供气阀门，导管至搅拌器

N9  不锈钢whitey供气阀门与机械减压阀门

N10 不锈钢whitey球阀，用于进料；油热双层夹套

釜不可拆卸
